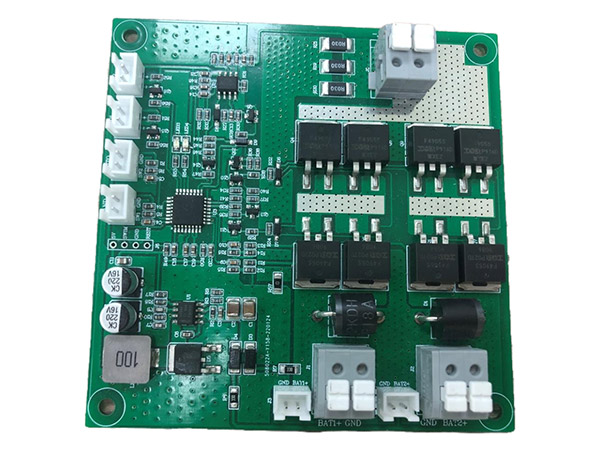

電池保護板，顧名思義鋰電池保護板主要是針對可充電（一般指鋰電池）起保護作用的集成電路板。 鋰電池（可充型）之所以需要保護，是由它本身特性決定的。下面小編介紹關于鋰電池保護板的有哪些常見的不良情況？的內容，歡迎閱讀！

鋰電池保護板的內阻大：

　　1、因為MOS內阻相對比較穩定，出現內阻大情況，首要懷疑的應該是FUSE或PTC這些內阻相對比較簡單發作改動的元器件。

　　2、假設FUSE或PTC阻值正常，則視保護板結構檢測P+、P-焊盤與元器件面之間的過孔阻值，或許過孔出現微斷現象，阻值較大。

　　3、假設以上多沒有問題，就要懷疑MOS是否出現失常：首要供認焊接有沒有問題；其次看板的厚度（是否簡單彎折），因為彎折時或許導致管腳焊接處失常；再將MOS管放到顯微鏡下觀測是否破裂；終究用萬用表檢驗MOS管腳阻值，看是否被擊穿。

鋰電池保護板的ID失常：

　　1、ID電阻自身因為虛焊、開裂或因電阻質料不過關而出現失常：可從頭焊接電阻兩端，若重焊后ID正常則是電阻虛焊，若開裂則電阻會在重焊后從中裂開。

　　2、ID過孔不導通：可用萬用表檢驗過孔兩端。

　　3、內部線路出現問題：可刮開阻焊漆看內部電路有無斷開、短路現象。

鋰電池保護板的短路無保護：

　　1、VM端電阻出現問題：可用萬用表一表筆接IC2腳，一表筆接與VM端電阻相連的MOS管管腳，供認其電阻值大小。看電阻與IC、MOS管腳有無虛焊。

　　2、IC、MOS失常：因為過放保護與過流、短路保護共用一個MOS管，若短路失常是因為MOS出現問題，則此板應無過放保護功用。

　　3、以上為正常情況下的不良，也或許出現IC與MOS裝備不良引起的短路失常。如前期出現的BK-901，其型號為‘312D’的IC內延遲時間過長，導致在IC作出相應動作操控之前MOS或其它元器件已被損壞。注：其間供認IC或MOS是否發作失常最簡易、直接的方法便是對有懷疑的元器件進行替換。

鋰電池保護板的短路保護無自恢復：

　　1、規劃時所用IC原本沒有自恢復功用，如G2J，G2Z等。

　　2、儀器設置短路恢復時間過短，或短路檢驗時未將負載移開，如用萬用表電壓檔進行短路表筆短接后未將表筆從檢驗端移開（萬用表相當于一個幾兆的負載）。

　　3、P+、P-間漏電，如焊盤之間存在帶雜質的松香，帶雜質的黃膠或P+、P-間電容被擊穿，ICVdd到Vss間被擊穿。（阻值只有幾K到幾百K）。

　　4、假設以上都沒問題，或許IC被擊穿，可檢驗IC各管腳之間阻值。
